产品概述
超高频一体式系列读取设备是高端一体化UHF RFID读写器产品，其设计搭载了本公司研发的超高频M2210/M2100读写模块和RFID天线，一体式设备FY-U9616读取距离可达0~10米。拥有行业最优多标签算法，识别标签极速的优势。针对客户的需求，标签可加密设置，其他读写器再读时为乱码，增加了保密性。读取距离为同类产品中最远、性能最稳定的超高频读写器产品，设备标准集成有RS232和100兆以太网络通讯接口。
超高频一体式系列采用PC+ABS/铝合金外壳设计，具有防水防尘（IP67）、抗干扰能力强，使其满足室外全天候工业级产品的设计要求。
支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C协议，具有多接口、识别距离远、速度快、准确率高、抗干扰能力强、防护性能优良和安装使用方便等特点。
该系列目前主要有2款产品
|
型号
|
版本差异
|
|
FY-U9616-H
|
H系列搭配飞致创阳M2210模块
|
|
FY-U9616-L
|
L系列搭配飞致创阳M2100模块
|
技术参数
|
性能参数
|
|
工作电压
|
DC 7.5-24V
|
峰值工作电流
|
H系列：12V/2.0A
L系列：12V/700mA
|
|
工作温度
|
-30～65℃
|
工作湿度
|
5%-95% RH 无凝露
|
|
储存温度
|
-40～+70℃
|
防护等级
|
IP67
|
|
标签协议
|
EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
|
工作频段
|
840～960 MHz
|
|
支持工作区域
|
China 1，China 2
US, Canada and other regions following U.S. FCC
Europe and other regions following ETSI EN 302
208 with & without LBT regulations
Japan
Korea
Malaysia
Taiwan
|
输出功率
|
软件可调：H系列：步阶间隔1.0dB，+5dBm-+30dBm
L系列：步阶间隔1.0dB，+5dBm-+25dBm
|
|
输出功率平坦度
|
±0.2dBm
|
接收灵敏度
|
H系列：-82dBm
L系列：-62dBm
|
|
射频端口驻波
|
≤1.5
|
读取距离
|
FY-U9616-H：0~10米
FY-U9616-L：0~5米
读取距离与标签类型、发射功率以及应用环境有关
|
|
多标签读取
|
H系列：≥400tags/s
L系列：≥200tags/s
|
接口通讯速率
|
115200bps
|
|
工作温度检测
|
H支持
|
密集读写器模式 DRM
|
支持
|
|
天线连接保护
|
支持
|
返回信号接受强度 RSSI
|
支持
|
|
天线类型
|
搭配4.5dBi圆极化天线
|
GPIO控制
|
输入IO口：2路
输出IO口：4路
|
|
通迅接口
|
RS-232
网口
WIFI（选配）
4G（选配）
RS-485（选配）
蓝牙(可定制)
韦根26/34（选配）
|
蜂鸣器
|
有
|
|
外观设计
|
PC+ABS/铝合金外壳设计
|
外观尺寸
|
133*133*52mm
|
|
重量（整机）
|
1.25KG
|
|
|
产品特征
•H系列采用飞致创阳M2210模块，接收灵敏度可达-82dBm；L系列采用飞致创阳M2100模块；接收灵敏度可达-62 dBm，性能业界最高，比传统读写器更适合苛刻的应用环境；
•拥有高稳定性，60×24小时高温拷机，不间断稳定运行；
•多标签密集读取性能卓越，H系列可实现大于400tags/s标签识别率，L系列可实现大于200tags/s标签识别率；
•提供功能最为全面的软件开发套件（SDK）及接口, 容易与RFID软件集成；
•采用集成化射频芯片，模块性能更加稳定，更适合较恶劣的高要求应用环境；
•采用载波消除技术，标签读取的准确性更好、范围更广；
•为可靠数据捕获而增强的噪音抑制功能；
•支持高精度返回信号强度(RSSI) ；
•极好的抗干扰电路设计；
•采用PC+ABS/铝合金盒外壳设计坚固耐用，整机设备完全浸泡水底12H无进水现象，防护等级达IP67以上，可以在恶劣的环境下正常使用。

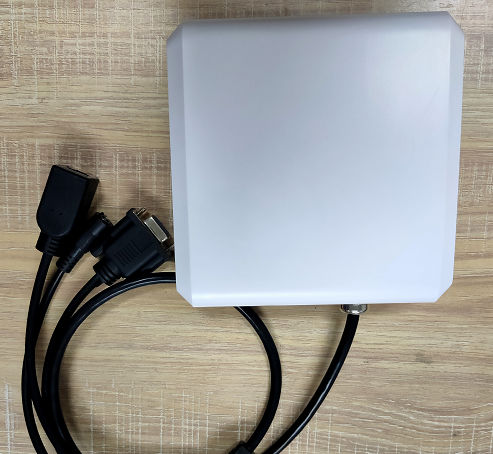

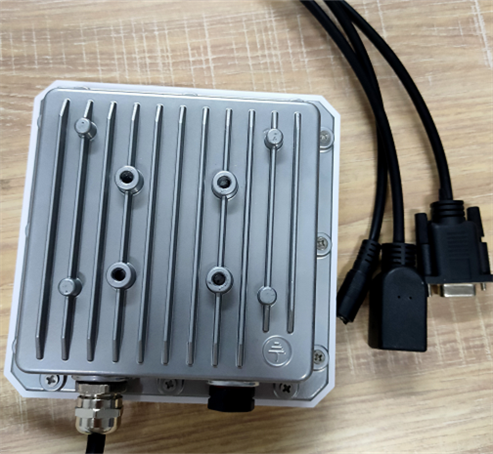

产品图片

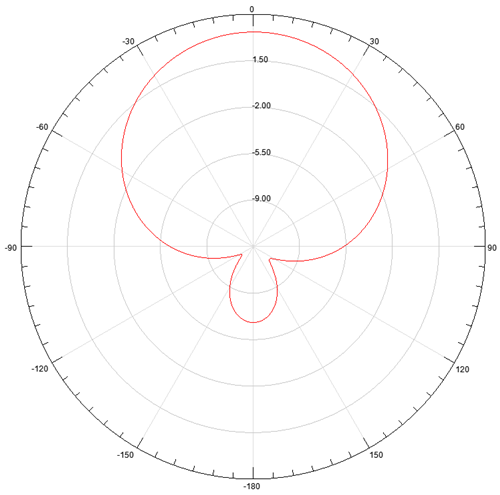

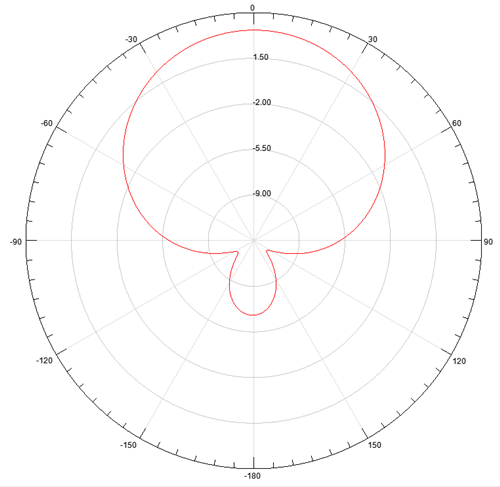

915MHz辐射方向图
H面 V面
产品尺寸示意图
产品安装示意图
