产品概述
FY-U6040 UHF RFID射频模块是一款小型化的UHF RFID读写器，核心部件采用R2000为核心平台，R2000是一款高性能高度集成的读写器IC，集成了模拟射频前端与基带数字信号处理模块等功能。用户只需要提供电源和通讯接口，可以很方便的通过 API 函数库控制模块工作，同时模块提供有丰富的I/O接口，实现对外围设备控制。本模块优良性能可适合各种应用场景用户开发。

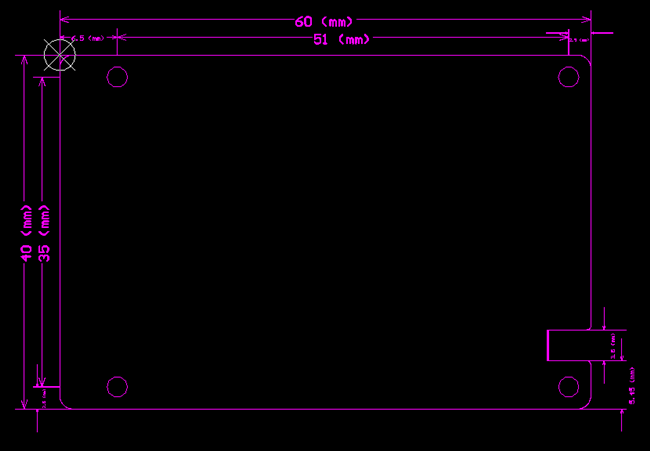

外形尺寸：

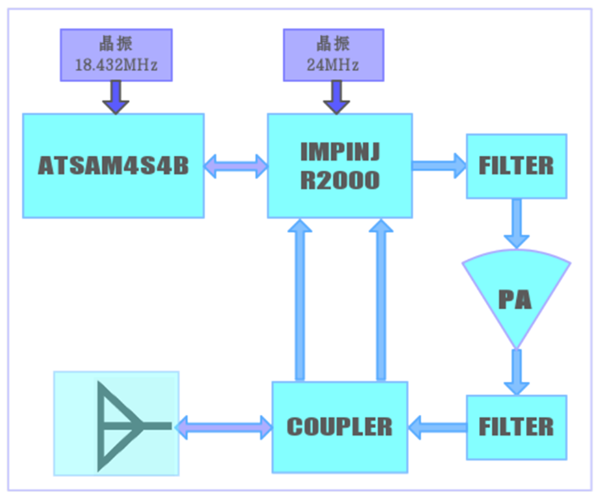

版框图

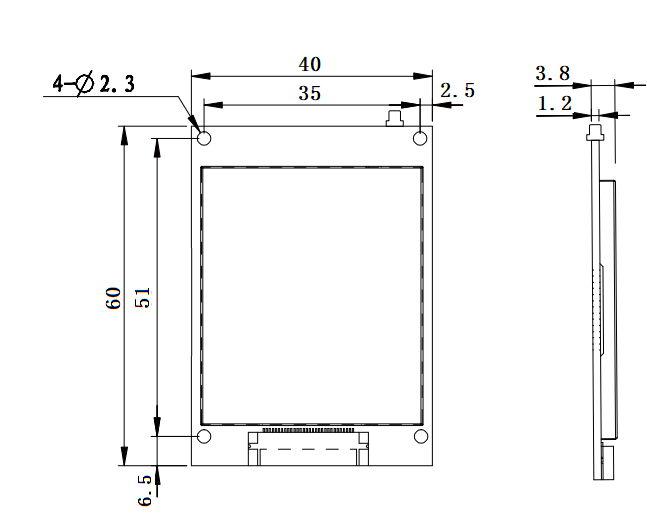

结构图
产品特点
●支持ISO18000-6C/6B所有强制命令，可同时支持GB/T29768、GJB7377.1协议
●能够定频或跳频工作
●输出功率可调，调节步进：1dB
●支持读写器自动空闲模式
●支持RSSI：可感知信号的强度
●支持标签数据过滤
●支持防碰撞协议
●支持多标签识别
技术参数
|
性能参数
|
|
工作频率范围
|
840MHz～960MHz
|
端口输出功率
|
33dBm
|
|
供电电源
|
3.5V～17V
|
功耗
|
6.5W @ +33dBm
|
|
支持协议
|
ISO 18000-6C/E1G2 support
|
解码
|
FM0, Miller 2/4/8
|
|
读卡速率
|
>400次/秒
|
尺寸
|
60mm x 40mm x 3.8mm
|
|
工作模式
|
定频或跳频可选
|
前向调制方式
|
PR-ASK、DSB-ASK
|
|
基带速率
|
40k ,160k,320k, 400k
|
连续读标签距离（读EPC码）
|
0～15米,连续读100次读成功率大于95％（无干扰环境）
|
|
连续写标签距离（写EPC码）
|
0～8米，连续写100次写成功率大于90％
|
多标签处理能力
|
600张/3秒
|
|
输出接口定义
|
FPC连接器接口；邮票孔接口；15PIN插座
|
邮票孔接口
|
可将邮票孔接口固定于PCB内，实现对射频板通讯及其控制
|
|
FPC连接器接口
|
可通过外接30PIN FPC连接线，实现对射频板通讯及其控制
|
15PIN插座连接器
|
可通过外接15PIN连接线，实现对射频板通讯及其控制
|
行业应用
●手持式RFID设备
●嵌入式RFID设备
●一体式RFID设备
●写卡器设备

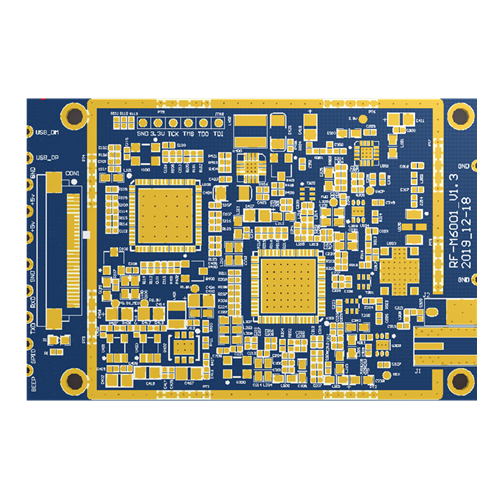

产品视图
