产品概述
FY-H03-A01是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。
机械尺寸：
产品特点
●工作电压：DC 24V；
●功耗：0.8W;
●电路保护：带极性接反保护；
●工作频率：13.56MHZ；
●协议标准：ISO15693;
●支持标签类型：I-CODE2、I-CODE SLI；
●读卡距离：0~70mm(跟标签性能有关)；
●通信接口：RS485；
●通信协议：工业MODBUS RTU通信协议；
●工作湿度：10－90% RH；
●工作温度：-25℃－+85℃；
●防护等级：IP-67;
●外壳材质：ABS+铝合金。
技术参数
|
物理及环境特性
|
|
操作温度
|
-25℃~85℃
|
存储温度
|
-40℃~90℃
|
|
湿度
|
10%~90%非凝结状态
|
重量
|
150g
|
|
跌落测试
|
1.2米自由跌落
|
ESD性能
|
空气放电±15KV,接触放电±8KV
|
|
密封标准
|
IP67
|
|
|
|
电气参数指标
|
|
工作电压
|
DC 24V
|
功耗
|
0.8W
|
|
电路保护
|
带极性接反保护
|
工作频率
|
13.56MHZ
|
|
协议标准
|
ISO15693
|
支持标签类型
|
I-CODE2、I-CODE SLI
|
|
读卡距离
|
0~70mm(标准IC卡)
|
通信接口
|
RS485
|
|
通信协议
|
MODBUS RTU通信协议
|
|
|
FY-H03-A01通信连接
FY-H03-A01是基于RS485、MODBUS通信协议的高频读卡器，可支持多台读卡器联网工作，最多可同时在总线上挂载多台FY-H03-A01。
LED指示灯

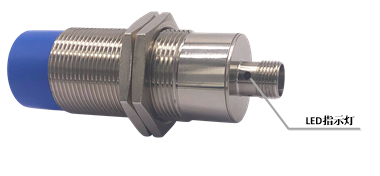

LED指示灯：标签检测指示灯
读卡器工作过程：
读卡器接上电源后，读卡器进入自动调谐状态并进行自检，自检成功后绿色LED闪烁，随后进入工作状态，指示灯熄灭。读卡器检测到RFID标签存在时，绿色LED长亮。

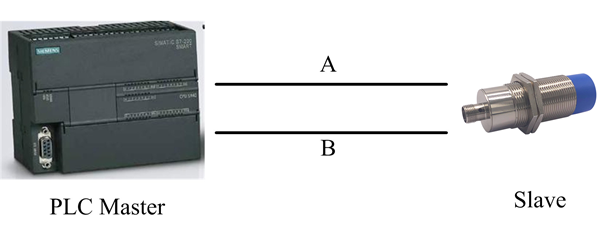

FY-H03-A01单机接线图
FY-H03-A01单机工作时，接线如下：
FY-H03-A01多机通信接线图
FY-H03-A01支持多台读卡器同时挂载在同一总线上，进行多机联网工作。总线上挂载多台读卡器时，为了提高通信的可靠性，在总线的前后端需外接120Ω的匹配电阻。接线如下：
通信电缆选择
为了提高通信可靠性和系统的EMI性能，用户可选择带屏蔽的双绞线做为通信电缆，或者选用RS485通信专用电缆。
行业应用
●物流
●仓储管理
●过程控制
●机械臂站点控制等

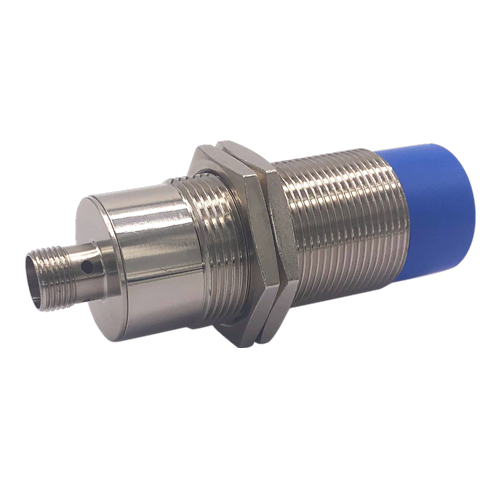

产品视图
