产品概述
FY-U9008-E02是天线一体式超高频读写器头，工作频率为920MHz～925MHz，符合EPC Global Class l Gen 2／IS0-18000-6C标准，最大输出功率26dBm。读卡器同时支持标准工业通讯协议ProfiNet和 ModBus TCP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
读写器采用高强度的铝合金外壳，具有识别速度快、准确率高、识别距离适中、组网方便等特点 ，适合应用于智能产线数据采集，AGV车托盘信息读取等领域。

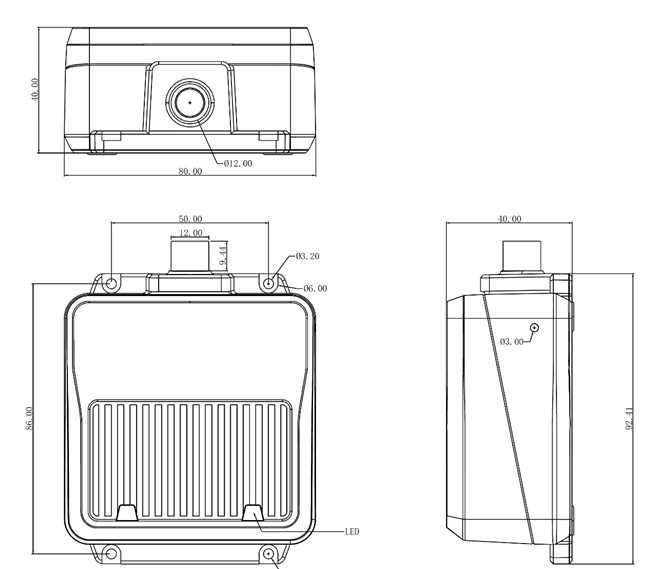

机械尺寸：
产品特点
●供电方式：POE供电(以太网供电46-54V)，直流24V；
●功耗：2.6W；
●电路保护：带极性接反保护；
●工作频率：902 MHz ~ 928 MHz (美国)；
●协议标准：EPC Global Class l Gen 2／IS0-18000-6C；
●支持最大标签容量：2K Bytes；
●读卡距离：0~2000mm(跟载码体性能与使用环境有关)；
●通信接口：以太网；
●通信协议：ProfiNet、ModBus TCP；
●工作湿度：10－90% RH；
●工作温度：-25℃－+70℃；
●防护等级：IP-67；
●外壳材质：ABS+铝合金。
技术参数
|
物理及环境特性
|
|
操作温度
|
-25℃~70℃
|
存储温度
|
-40℃~85℃
|
|
湿 度
|
10%~90%非凝结状态
|
重 量
|
230g
|
|
跌落测试
|
1.2米自由跌落
|
ESD性能
|
空气放电±15KV,接触放电±8KV
|
|
密封标准
|
IP67
|
|
|
|
电气参数指标
|
|
供电方式
|
POE供电(以太网供电46-54V)
直流24V
|
功 耗
|
2.6W
|
|
电路保护
|
带极性接反保护
|
工作频率
|
902 MHz ~ 928 MHz (美国)
|
|
协议标准
|
EPC Global Class l Gen 2／IS0-18000-6C
|
支持最大标签容量
|
2K Bytes
|
|
读取距离
|
0~2000mm(跟载码体性能与使用环境有关)
|
通信接口
|
以太网
|
|
通信协议
|
ProfiNet、ModBus TCP
|
|
|

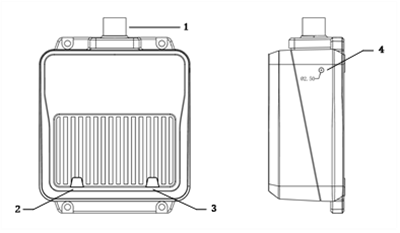

硬件描述
1 读卡器电缆接头--M12，A-coded，8 PIN公头
2 通讯状态指示灯
3 RFID状态指示灯
4 外壳接地端
接线说明
FY-U9008-E02可使用带POE功能交换机的以太网电缆供电，或者单独外部直流供电。

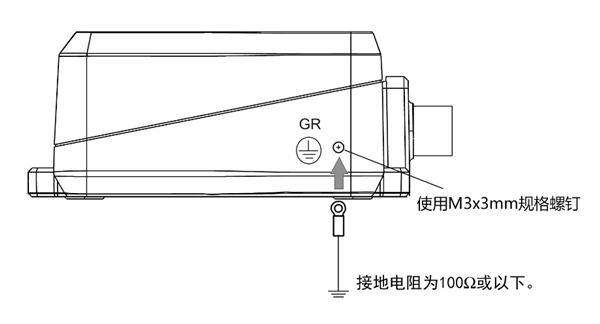

系统接地 为了提供设备的稳定性和抗干扰能力，设备必须可靠接地，要求见下图：

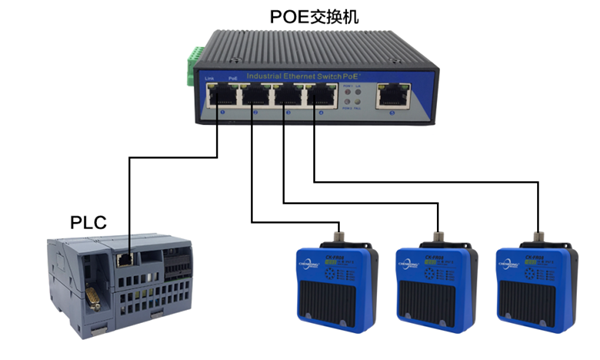

FY-U9008-E02和PLC组网
FY-U9008-E02是基于以太网的高频读卡器，用POE供电。在选择路由器时可选用带POE功能的交换机，可以简化布线和降低成本。系统结构如下：
通信电缆选择
为了提高通信可靠性和系统的EMI性能，建议用户使用CAT5E标准工业以太网电缆作为通信电缆。
通信距离
通信的最大距离与通信电缆性能和使用环境有关，通常情况下使用工业屏蔽双绞线做为通信电缆，通信距离理论可达100米，实际应用建议80米以内。
产品协议
读卡器同时支持二种协议：ProfiNet和ModBus TCP，ProfiNet协议是西门子PLC专用协议，ModBus TCP是开源协议本产品支持使用0X03, 0X06, 0X10三个命令。对于非西门子PLC或者是电脑端使用ModBus TCP协议，对于这二个协议操作读卡器是一样流程和方法。
注意如果连接ProfiNet协议，ModBus TCP将无法改变输入区内容只能读内容。
行业应用
●智能产线数据采集
●AGV车托盘信息读取等
产品视图
