技术参数

概述

FY-H410模块是一款13.56MHZ高频读写模块，模块自带CPU控制无需二次编程，完全串口收发无需加载任何驱动程序能与任何系统无缝对接，一体式板载射频天线性能更稳定，非常适合充电桩、自助售卖、广告一体机。

产品特点

l  模块体积小，安装方便，用途广，易于开发。

l  自带CPU控制无需用户二次编辑程序，只需通过串口协议即可轻松操作IC卡。

l  完全串口控制，能与任何系统无缝对接，无需另外安装驱动程序，只需要接通VCC、TX、RX、GND四根线即可通讯。

l  超宽电压（3.3V/5V）可选，标配采用5V供电，能够满足绝大部分开发板串口输出电压。

l  人性化设计，可控制蜂鸣器作为提醒动作，板载电源LED灯，方便查看上电状态。

l  功能齐全，开发协议清晰，支持IC卡读写操作，扇区加密，CPU可存50个字符作为flash备份数据。

l  支持模式切换，只读或读写模式设置，只读模式下可切换三种输出格式。

典型应用

● 智能交通管理停车场、自动称重等；

● 电子门票、人员考勤、人员门禁、会议签到；

● 充电桩、打印机、PDA、自助售卖、广告一体机等。

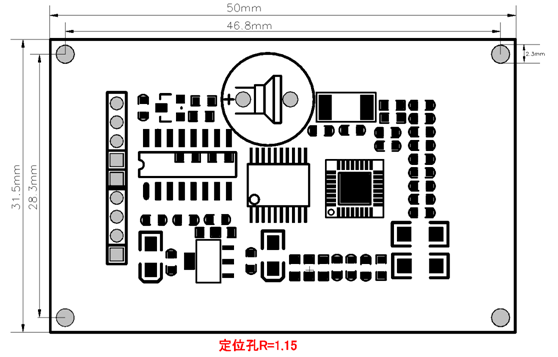

PCB尺寸和接口布局

尺寸：50mm*31.5mm, 板厚1.2mm

螺丝孔规格：∮2.3mm x 4

接口参数说明

◆电源输入接口

采用5Ｖ的直流电源供电，只允许从电脑或开发板给板子系统供电，在未接外设空负载情况下，9V直流电源需支持最小100mA电流。

电源插座的接口定义如下，可以采用主控板供电，座子规格为4PIN 2.0mm间距。

标配5V供电，如果要采用3.3V供电需要去掉电源稳压芯片，将R8与R11两个0R电阻串联起来，如果采用9V供电只需将R8电阻0R移位到R11位置上面（作用是蜂鸣器供电电压不能大于5V）。

◆     串口通讯插座接口

只需4跟线（VCC、TXD、RXD、GND）连接对应主板即可完成串口通讯，注意主板的串口输出电压，选择对应的匹配电平信号，特别注意主板是232串口还是TTL串口。

注意事项：

1.串口不通讯，检查是否电平不匹配，TTL接232上去了。

2.TX，RX接法是否正确。

◆     其它一些标准接口以及功能:

组装使用注意事项

在组装使用过程中，请注意下面（且不限于）问题点。

一、裸板与外设短路问题。

二、在安装固定过程中，避免裸板因固定原因而造成变形问题。

三、串口安装时，注意是否直连了USB设备。TX,RX接法是否正确。

四、输入电源是否接入在电源输入接口上，根据总外设评估，输入电源电压，电流等是否满足要求。

五、出现不读卡现象是否使用了非本产品支持范围类的卡或在临界状态下刷卡，异或者卡片已损坏。

六、选择232接口时应该正确连接带有232芯片的控制板，避免照成232与TTL想连的时候出现数据乱码现象。

七、注意VCC与GND的方向，避免接反后造成PCB烧坏。
