技术参数
|
产品型号
|
FY-U9212
|
工作电压
|
DC
3.5V – 5 V
|
|
工作电流
|
180mA
@ 3.5V (26 dBm Output，25°C)。110mA @ 3.5V (18 dBm Output，25°C)。
|
启动时间
|
<100mS
|
|
工作温度
|
- 20°C - + 70°C
|
存储温度
|
- 20°C - 85°C
|
|
工作湿度
|
< 95% ( + 25 °C)
|
空中接口协议
|
EPCglobal
UHF Class 1 Gen 2 / ISO 18000-6C
|
|
工作频谱范围
|
902Mhz – 928Mhz
865MHz –868MHz
|
输出功率范围
|
18-26
dBm
|
|
工作区域支持
|
US, Canada and other regions following U.S. FCC
Europe and other regions following ETSI EN 302 208
Mainland China、Japan、Korea、Malaysia、Taiwan
|
|
输出功率精度
|
+/- 1dB
|
输出功率平坦度
|
+/- 0.2dB
|
|
待机状态电流
|
<80mA
|
接收灵敏度
|
< -70dBm
|
|
盘存标签峰值速度
|
> 50张/秒
|
标签缓存区
|
200张标签 @
96 bit EPC
|
|
标签RSSI
|
支持
|
通讯接口
|
USB2.0、RS232、韦根26、韦根34
|
|
天线
|
内置2dbi圆极化天线，读距：80cm-2m （可选）
|
|
内置0dbi圆极化天线，读距：10cm-60cm (测试Inly Impinj E41b)
|
|
通讯波特率
|
115200 bps（默认并推荐）38400bps
|
|
|
|
|
|
|
产品特点
◆ 使用业内最具性价比的韩国Pr9200芯片。
◆ 使用FT232 USB转串口芯片，提供业内最稳定的USB通讯。
◆ 全部采用最高等级的元器件，温漂系数极低，可在恶劣环境下工作。
◆ D-100/101两种型号可选。
◆读取范围分别为80cm-2m、10cm-60cm（测试标签：Impinj E41b），适应不同应用场合。
◆ 标签识别速度 >50张/秒。
◆ 支持USB2.0/RS232/韦根26/韦根34。
◆ 支持USB供电；支持独立电源供电。
◆ 可配置成自动读取模式。
◆ 极低功耗，室温下长期连续满负荷工作不发热。
◆ 与我司INDY R2000系列产品通讯接口兼容，轻松互换使用。

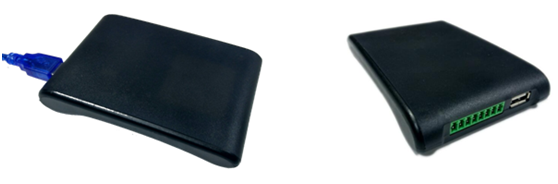

产品视图

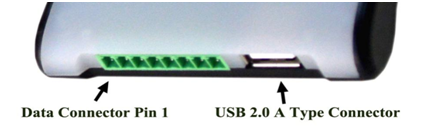

接口定义一览表
|
|
|
PIN
|
定义
|
说明
|
|
1
|
+9V
|
外接 9V电源。（注意：不可同时用外接电源与USB为读写器供电）
|
|
2
|
GND
|
与+9V外接电源共地。
|
|
3
|
RS-232
TXD
|
RS-232数据输出。
|
|
4
|
RS-232
RXD
|
RS-232数据输入。
|
|
5
|
GND
|
与RS-232接口共地。
|
|
6
|
GPIO3
|
GPIO3 或Wiegand Data 0。
|
|
7
|
GPIO4
|
GPIO4 或Wiegand Data 1。
|
|
8
|
GND
|
与韦根数据接口共地。
|

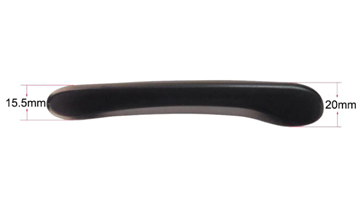

产品尺寸
正面 侧面
◆ 上图尺寸若与实物有偏差则以实物为准。
