技术参数
|
射频参数
|
|
工作频率
|
2.4~2.483G
|
输出功率
|
-40dbm到 +20dbm可调
|
|
接收灵敏度
|
优于-95 dbm
|
通信速率
|
1Mbit/s
|
|
频率误差:
|
≤20ppm
|
调制方式
|
GFSK
|
|
通讯接口参数
|
|
物理接口
|
2x10双排针、2.0mm间距
|
接口电平
|
TTL电平
|
|
射频接口
|
MMCX母座
|
固件升级
|
支持升级
|
|
串口通信参数
|
波特率可调（默认230400bps）
|
应用软件平台
|
提供软件开发套件（SDK）及API
|
|
标签操作
|
|
支持标签操作
|
私有协议
|
支持标签工作模式
|
主动标签
|
|
读标签距离
|
80m（取决于标签输出功率）
|
识别速度
|
200个标签/秒（仅限ID号）
|
|
机械电气性能
|
|
尺寸
|
63mm×36mm×4mm(L×W×H)
|
电源
|
DC5V
|
|
关机电流
|
1uA
|
接收电流
|
30mA（功耗0.15W）
|
|
发射电流
|
100mA（功耗0.5W）
|
工作温度
|
-20℃~60℃
|
|
储存温度
|
-50℃~80℃
|
工作湿度
|
5%~95~（无凝露）
|
|
IP等级
|
IP54
|
产品描述
FY-M2410是一款工作在2.4GHz频段的有源RFID读写模块。该产品应用范围广、识别率高、功能强大、可靠性高、扩展性强等特点,其读取距离在0~80米半径范围可调.
FY-M2410新一代高性能式2.45G远距离读写器模块，凝聚了FLYYANG 10 年的RFID研发经验。FY-M2410远距离读写模块搭载了Nordic公司研发的新一代2.4G高频收发芯片，主控芯片选用了新一代高性能ARM-COTEXM处理器，具备看门狗、实时监控设备状态信息等功能，并搭载了外部功放及低噪放大器，提高收发性能。模块还集成了高动态范围增益控制电路，实现宽范围距离应用。读写器模块采用金属外壳屏蔽设计，外形简洁美观、小巧轻便、坚固耐用，富有科技感和现代感。模块带有双排插针接口，和主机连接更可靠。
产品采用了软件容错和硬件抗干扰设计，能在恶劣的工作环境中长时间连续、稳定地工作。
产品特点
●读写器模块支持TTL电平、 UART通讯接口。
●识读距离可软件调试，实现周界性应用。
●提供功能强大的API用户接口，可实现与用户现有信息系统的快速集成和对接。
●读写器模块的设计、器件选型和生产测试过程均参照工业产品标签，可满足各类苛刻条件下的使用。
●该产品采用合金一体屏蔽罩，具有高强度，抗干扰等优点。
●通信协议为FLYYANG自主开发，针对特殊用户需求可定制和扩展；
●提供配套FLYYANG API 开发包，使客户能快速完成开发。

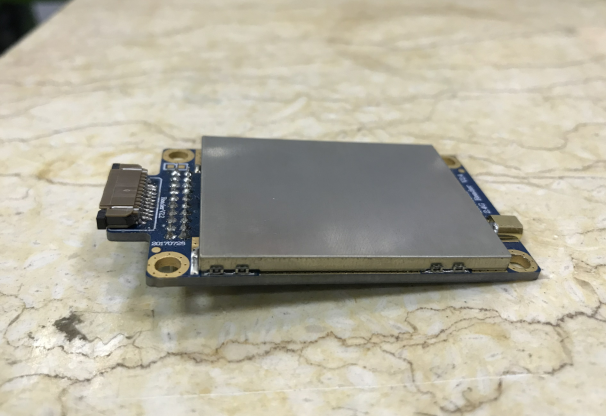

产品视图
典型应用
FY-M2410读写器模块可嵌入各种设备，适用范围广泛，可用于医院、养老院、学校、工矿、企事业单位、科研院校、部队、监狱等单位的人员区域定位，以及涉密资料、贵重物品、仓储物品、流转资产管理等应用。
