一、系统背景

    停送电管理是企业安全生产中重要的组成部分，水泥行业停送电错误导致的事故常有发生，每起事故都触目惊心。目前，设备停送电均采取停送电申请单形式，由申请人手工填写纸质停送电申请单，中控操作员签字确认，电工执行停送电操作。整个流程更多的是靠停送电管理制度、一把锁、加上人的辨识和技能来完成正确的操作，一旦人为疏忽，某一个环节出现纰漏，未及时发现，就埋下了重大安全隐患，且效率较低。

二、系统目标

    传统的停送电流程中，除简单上锁外的停送电流程均需要申请人及电工到停送电工作站，手工填单，操作员签字确认，这个过程浪费时间且有时电工因现场工作不一定能及时办理，导致浪费时间降低了检修效率；且在停送电过程中存在很多风险，无法避免。

    使用安全停送电信息化管控后，可实现人员不到工作站即可申请、审批、通知、监控，也可以实现自动存储信息、报表生成等功能，还可以使用系统保护及智能锁功能降低停送电错误风险。实现停送电流程无纸化、智能化管控，提高停送电效率，避免出错，保障安全。

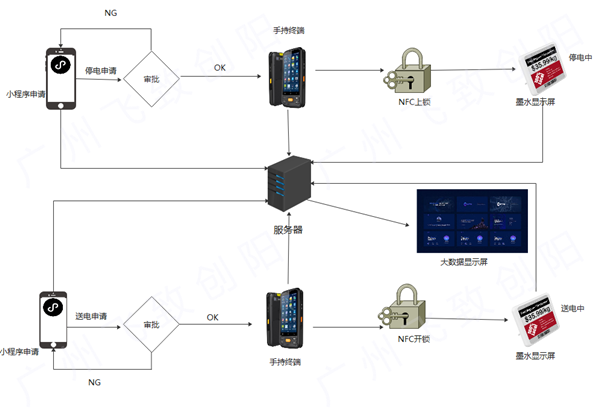

三、系统流程

1. 电气柜停电流程——复杂上锁

    ①停电申请人手机APP刷脸登录，进入申请停电界面，录入设备编号、设备名称、停电时间、检修类型（系统内预设3-5种检修类型，关联停电范围和要求。系统根据选择的类型进行停电范围的判断）、检修小组成员；

    ②系统根据检修类型，自动识别匹配数据库内能量隔离清单，判定停电设备范围和上锁方式（复杂上锁），生成停电单。停电申请人提交申请，停电申请流程进入审批环节，推送至当班操作员。

    ③操作员刷脸登录APP，确认停电流程；审批后流程推送至当班电工。

    ④电工刷脸登录APP，按照流程内停电设备清单，拿取智能锁前往电力室；

    ⑤电工找到相应配电柜进行分闸，拉出配电柜或摇出高压断路器，使用手持机对抽屉柜进行识别（NFC近程通讯），并绑定智能锁。

    ⑥系统确认无误后，电工对配电柜进行上锁，并使用手持机拍照上传配电柜正面照片；

    ⑦系统根据NFC比对结果、锁体状态识别结果、上传的照片，确认流程内所有配电柜已完成停电后，锁定流程单和智能锁。

    ⑧电工刷脸确认停电流程结束。系统自动推送相关信息到停电申请人及关联人员，停电流程结束。

2.VCS箱停电流程——简单上锁

    ①停电人手机APP刷脸验证申请停电设备，录入设备编号、设备名称、检修作业内容、检修小组成员；

    ②系统自动根据检修作业内容，自动识别匹配数据库内能量隔离清单，判定此次检修项目采取简单上锁（VCS箱上锁）；生成停电单，发起停电流程，推送到检修小组成员；

    ③检修小组成员使用手机APP刷脸确认参与此次检修；流程推送至当班操作员；

    ④操作员刷脸登录APP，确认停电流程；确认后流程推送至申请人及小组成员。

3.电气柜送电流程——复杂上锁

    ①申请送电人手机APP刷脸登录，选取自己已办理的停电流程，申请送电；

    ②系统将送电流程推送到该检修小组成员，所有成员刷脸确认同意后，系统推送至当班操作员；

    ③操作员电话与检修小组负责人确认后，通过现场摄像头查看现场已无人作业，检修小组已撤离，在APP内确认流程；

    ④流程推送至当班电工，电工根据推送到的流程，前往电力室；电工打开APP流程，点击该条送电申请，使用手持机对准备送电控制柜进行识别。如正确，产生解锁授权，电工可用专用手持机对智能锁进行解锁。如不正确，系统提醒错误，该智能锁无法解锁。

    ⑤电工将该流程内所有配电柜智能锁解锁后，对配电柜进行送电，拍取配电柜状态照片上传，系统内刷脸确认送电完毕，现场设备LED小屏显示设备已送电。

    ⑥流程结束后，系统自动将相关信息推送到停电申请人及关联人员。

4.VCS箱送电流程——简单上锁

    ①检修小组检修完毕后，将现场设备按钮盒急停复位，转换开关转至中控位；

    ②申请送电人手机APP刷脸验证，选取自己已办理的停电流程，申请送电流程；

    ③系统将送电流程推送到该检修小组成员，所有成员刷脸确认同意后，系统推送至当班操作员；

    ④操作员电话与检修小组负责人确认后，通过现场摄像头查看现场已无人作业，检修小组已撤离，在APP内确认送电流程；

    ⑤流程推送至停电申请人。

四、安全功能

1.一人一锁

    一人一锁的实现通过个人账户结合人脸识别实现。每个人配置唯一账，具体授权时采用人脸识别，100%保证本人操作。在系统上，没有相关人员进行授权，流程无法进行下一步。

2.能量隔离

    自动识别上下游能量隔离设备，设计上下游能量隔离关联设备清单，设计为开源方式，可将某台设备的上下游设备进行关联。当申请某台设备停电时，系统会根据预设自动绑定关联设备，生成关联停送电单，由相应权限管理人员进行关联或解绑。

3.人员随时加入或退出停电单

    每张停电单在进行同组人员关联时，均预设一名安全监督，负责中途增减关联人员的审批。可以是申请人本人或者同组其他人员。

4.相同设备自动匹配

    同一设备多次办理停送电时，电工只需实际操作一次，后面新增单据可自动匹配，无线多次往返，节省大量时间。

5.相关方管理

    相关方的停送电管理采用身份证进行识别，相关方人员配置一台专用手持终端机，可以在终端上进行停送电申请操作。

6.无源智能电子锁

    配套无源NFC智能电子锁，可与本系统实现无障碍对接。NFC无源智能锁控制程序内置进管理系统，由管理后台智能识别、处理开关锁信息。

7.电气柜NFC数字标签

    使用NFC近程通讯加密技术，对电气柜进行唯一编码。NFC识别装置安装于柜子隐藏端，只有将柜子抽出或打开才能看到。

8.拍照闭环

     系统具有便携的拍照上传和查阅功能，办理停、送电手续后，均需使用手持机将停电柜子正面照片上传至系统，与停电单关联。

五、停电信息智能显示

1．电气柜门显示

    电气柜门上加装一块红黑白三色墨水屏（多尺寸可选），自动实时显示柜子相关状态信息。

2.中控室液晶大屏显示

    在中控室安装一块液晶显示大屏，实时显示正在办理中的停送电流程和节点信息；所有已办理停电流程的设备信息。

3. 现场主要位置液晶大屏显示

    在现场窑头平台、篦冷机风机群、煤磨一楼、原料磨主电机旁、水泥磨车间一楼分别安装一台液晶显示大屏。实时显示正在办理中的停送电流程和节点信息；所有已办理停电流程的设备信息。

4．现场单台设备显示

    现场设备按钮盒附近，安装一块LED屏幕，实时显示设备停电信息。

六、信息存储和查询

    停送电信息自动存储于服务器中，可通过手机、电脑随时查询相关设备停送电信息。根据具体需求自动生成停送电信息报表供打印查询。如：《停电中设备清单》《XX时间段停电记录》
