一、系统背景

企业的仓储管理，是对仓库及仓库内的物资所进行的管理，是企业为了充分利用所具有的仓储资源提供高效的仓储服务所进行的计划、组织、控制和协调过程。它作为连接生产者和消费者的纽带，在整个物流和经济活动中起着至关重要的作用。

WMS是仓库管理系统(Warehouse Management System)的缩写，仓库管理系统是通过入库业务、出库业务、仓库调拨、库存调拨和虚仓管理等功能，综合批次管理、物料对应、库存盘点、质检管理、虚仓管理和即时库存管理等功能综合运用的管理系统，有效控制并跟踪仓库业务的物流和成本管理全过程，实现完善的企业仓储信息管理。该系统可以独立执行库存操作，也可以与企业的其他内部系统结合使用，为企业提供更为完整全面的企业业务流程和财务管理信息。

RFID（Radio Frequency Identification 射频识别）是一种非接触式的自动识别技术，是物联网的核心技术之一，最大的特点是非接触高速识别，它以无线方式通信，射频标签不用露出电触点也可以被识读到，所以即使粘贴这种射频标签物品放在包装材料内部也可以被识别出，RFID 识别系统还可以同时识别多个射频标签及高速运动的射频标签，这能实现物品流通过程的高效性。

二、系统体系结构

RFID系统结构图

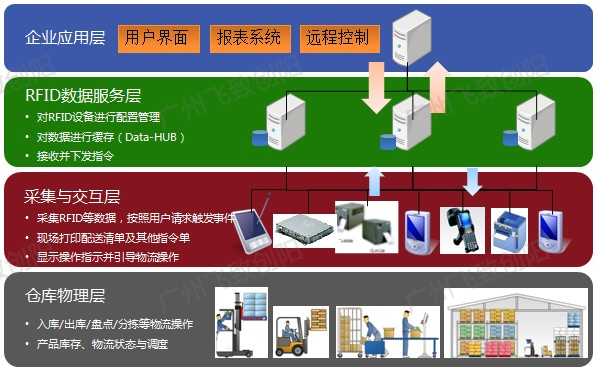

RFID仓储管理WMS系统体系示意图

三、系统功能

广州飞致创阳结合客户项目需求以及在 RFID 仓储 WMS 系统中的实际应用经验，总结得到高质量的仓储管理系统，在于最优化的仓储资源配置、精确的仓库作业控制，以及实时有效的仓储数据流的透传，从而构建信息化系统平台。

1.可视化出入库管理

可视化出入库管理主要涵盖货物（托盘）入库、出库等。系统应能实现仓库 实时数据在管理中心的可视化管理。真正做到实物流与数据流实现同步。

2.电子托盘及库位管理

实现托盘和库位的电子化，是实现可视化、智能化仓库管理的基础。仓库中 的货物都是以托盘为单位进行流转和存放，通过对托盘实现电子化，可实现对每 个托盘的身份识别，存放和转运位置的实时追踪，结合电子化（数字化）的库位 管理，可以为可视化的仓储管理提供必要的数据基础。通过对仓库物理空间分区域划分，每个物理空间分配一标签标识，有效对库 位货物定位，快速检索。

3.实时盘点

通过使用手持机（或移动盘点机），对现场实物进行扫描识别，生成实物信 息，与 ERP 数据进行对比，生产盘点信息表，保证账、物一致。

4.货物查找

当需要查找某个货物时，在手持机里输入相关货物信息，在一定范围内扫描 货物，当扫描到货物时，系统发出提示音，便于快速找到货物。

5.相关系统（MES/WCS/SAP）接口

仓储管理系统不应该是一个独立的系统，相关数据通过一定的接口应该能和 企业现有的生产管理（MES）、EPR（SAP）、以及客户系统（WCS）等相关系统 实现及时交互，以满足企业的实际管理需求。

6.实现信息流和实物流的统一

传统的仓储管理，因技术条件的限制，不可避免的面临实时数据滞后，无法 实时准确反映仓储库存及物流情况，导致信息流和实物流脱节严重。而且由于人 工识别货物信息，不仅效率低下且容易出错，工作量较大，而建设本系统的最终 目的，是通过引入有效的技术手段，最终实现企业仓储管理中信息流和实物流的统一，实现实时可视化仓储物流管理。

四、系统实施流程

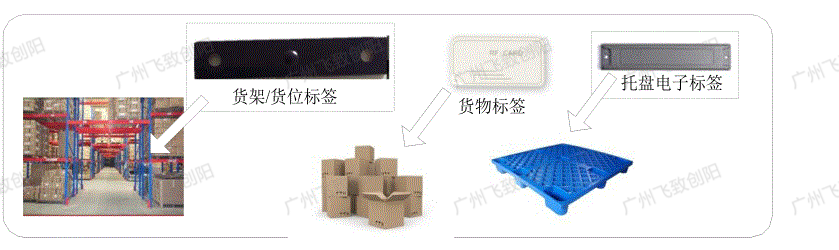

WMS仓储管理（RFID）系统方案通过在每个货位安装电子标签（无货架可地埋），可进行物理划分单独区域，用来唯一标识货位的身份。在每个托盘安装托盘电子标签，用来唯一标识每个托盘的身份。每个单品货物可安装一电子标签，用于标识货物身份。每个司机携带电子标签，用于标识司机身份（可选）。在每个仓库门口/通道安装 RFID 固定式读写器，并在门口或通道两侧安装检测天线，用来自动检测出入的托盘、司机身份。依据现场地形布局，可辅助红外、车辆检测器、读写器配对等实现车辆出入状态检测。

系统拓补图

1.入库流程

货物采购收货或生产成品入库时，制作电子标签，标签写入采购单位、规格 型号等企业定义信息，粘贴到货物上，完成初始化货物信息。同时对托盘安 装托盘电子标签，用于标识某个特定的托盘信息；

入库，叉车运输货物经过仓库大门，安装在仓库大门的读写器，自动采集到 货物上 RFID 标签和托盘上电子标签信息，并将信息读出直接发送至数据中 心，后台实现货物信息与托盘的绑定，完成入库扫描绑定，实现自动扫描， 自动绑定，无需人工干预，自动完成入库操作；

叉车继续将货物托盘运输到空闲货架上，货架上安装有货架 RFID 电子标签， 在上架的过程中，叉车 RFID 读写器将读取到托盘标签和料架标签，并将信 息读出直接发送至数据中心，后台自动完成托盘信息与料架信息的绑定，即 完成托盘上全部货物的上架操作，实现精确到货架的管理。

2.移库流程

移库操作时，可直接由叉车客户端发起移库操作，叉车直接将需要移动的托 盘下架，在叉车采集系统读取到货物托盘标签信息时，系统自动将托盘信息 与之前绑定的料架信息进行解绑。待叉车将货物叉取到新的料架完成上架的 过程中，叉车读取系统将读取到新的料架信息，并上传到数据中心，系统完 成新料架的绑定，并实时更新库存。

3.出库流程

出库时，叉车先将货物托盘从料架上取下，叉车读取系统读取到托盘信息， 直接发送到数据中心，后台系统完成出库信息的核对，正确则完成下架操作， 系统自动将托盘信息与料架信息进行解绑；如不正确则进行预警；

下架成功后，叉车运输货物经过仓库大门，安装在仓库大门的读写器，自动 采集到货物上 RFID 标签和托盘标签，将信息读出直接发送至数据中心，后 台数据中心完成货物标签与托盘标签的校验，如正确，则完成出库操作，系 统自动更新库存，如不正确则进行预警。

五、系统意义

RFID 技术经过多年的发展，无论技术本身还是应用水平，在国内外都取得了长足的发展。尤其在物流仓储领域的应用，由于其标准完善、技术及应用成熟度高、对仓储物流管理水平提升效果显著、以及 RFID 应用成本的逐步降低，正在成为现代高效仓储物流的标准应用技术之一。近年来在国家的政策支持和大力推动下，物联网已经在包括制造业在内的多个领域取得很大发展，并逐渐成为解决企业生产、制造、仓储、物流等多个环节中信息化管理难题的必然选择。

飞阳仓储管理系统（WMS）解决方案采用 RFID 技术作为仓储管理系统中的关键技术，可显著提升仓库及物流管理技术水平，企业可获得良好的投资回报，对当前来说，项目具有示范意义，未来更可有效避免和减少企业信息化升级时的重复投资。
