1. 概述

　　通过在施工人员安全帽正面粘贴或者佩戴RFID电子标签，实现对施工现场作业区人员身份识别与进出管理。配合现场LED显示屏，实时现场人员信息。

2. 需求分析

主要应用场景与需求分析如下：

●人员进出识别：作业人员进入生产区时(出入口)，能自识别该人员进入时间、姓名、性别及作业工种等相关信息，并将相关信息通过LED屏幕显示出来(LED屏装在出入口大门)。

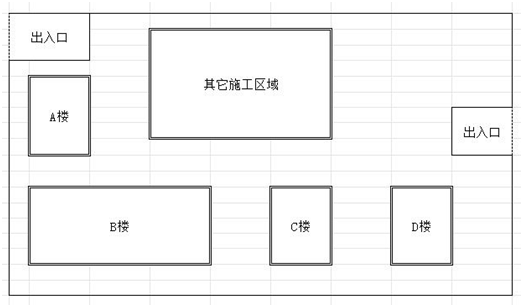

●关键区域人员进出识别： 当作业人员进入A、B、C、D楼进入能自动记录该人员的进入时间及相关信息。

●看板显示： 出入口大门LED屏上能实时反应生产区各工种的人数、总人数。

●记录管理： 在后台系统中，能实时反应每个区域(ABCD)各工种的人数及相关信息。

3. 技术方案

3.1. RFID电子标签选型

　　考虑到所有识别点均需要准确记录人员进出，采用三频RFID电子标签，标签外观形态需考虑便于粘贴在安全帽内。

3.2. 系统组网

3.3. 大门人员进出应用模式分析

　　工地大门人员进出通常采用三辊闸刷卡进出控制，采用RFID自动识别电子标签后，依据是否需要控制三辊闸，有两种应用模式，对应设备不一样。

　　●模式一：自动识读，不控制三辊闸

　　此模式与楼门口人员进出识别一样， 在三辊闸内外各装一个定标阅读器，连接通信网关，自动判断进出。

　　三个通道，使用4个定标阅读器。

　　●模式二：自动识读，控制三辊闸

　　此模式需在三辊闸每一个通道安装车用RFID定标阅读器，连接门禁控制器，控制三辊闸。

　　三个通道，使用6个定标阅读器，配合3个双门控制器。

3.4. RFID人员定位软件平台

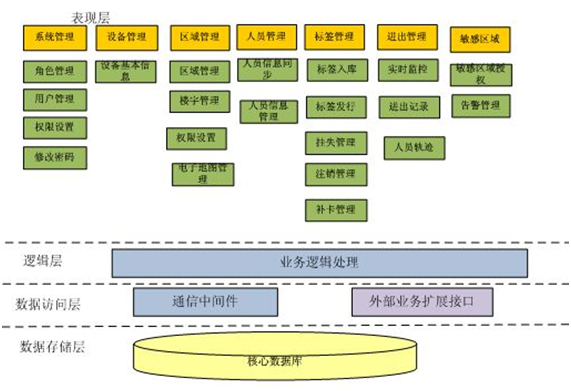

　　3.4.1. 软件平台逻辑结构

系统软件采用分层、分模块的框架设计，表现层与用户进行交换，用于界面显示，数据录入、显示等，业务逻辑层负责业务流程处理，数据访问层提供数据访问的统一接口,采用纯B/S三层结构，基于WEB应用的多层次业务软件系统。使用中间件技术将中心数据库和应用程序分离，提供了一个易于扩展的业务架构，可以更好的、更合理的规划业务流和数据流，提高系统的安全性和可靠性，数据实时性能优越，可维护性强。

3.4.2. 系统功能

平台系统功能如下：

●系统管理：实现系统配置管理，包括权限管理、角色管理、用户管理等。

●设备管理：实现对所有设备的配置管理与实时状态监控

●区域管理：实现区域数据、楼宇数据配置以及区域权限管理，可实现分级分 权限管理。

●人员管理：实现人员信息同步以及人员信息管理

●标签管理：实现标签入库管理、标签与人员绑定、标签挂失、补卡注销管理等。

●进出/轨迹管理：实时监控各出入点实时进出人员数据、人员进出统计记录，人员在一段时间内的活动轨迹。

●敏感区域管理：设定敏感区域可以进出人员名单，显示敏感区域人员进出信息、显示非授权进出告警信息。敏感区域采用全向360度标签读取。

3.4.3. 主要系统界面截图

●人员轨迹

●实时监控

3.6. 方案产品

　3.6.1. 定标阅读器

产品外形

产品特征

 【定向识别】

        定向读卡功能，定向角度小于180度；

【可调读卡距离】

        内部集成微波数字衰减器，调节旋转拔码或软件方式可控制读卡距离，解决实际应用中读卡距离远近的需求；

【高安全抗干扰技术】

        使用新创的多频多址技术通讯，卡片信息使用本公司独有加密技术进行严格加密，多种校验方式进行数字处理后才发送至阅读器；

【防冲突】

        使用ARM技术，具备1000张卡片同时读入功能；

【IO接口】

        具有读卡使能接口和读卡继电器接口；

【通讯接口】

        具有WG26、WG34、RS485、TCP/IP数据通讯接口。

技术参数

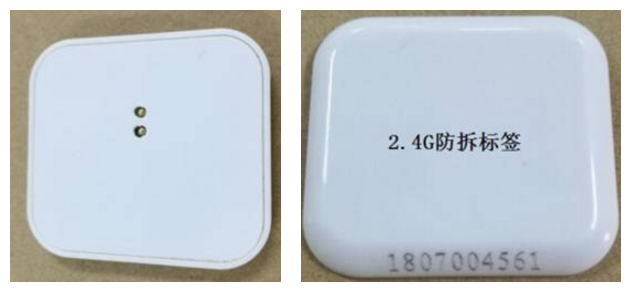

 3.6.2. 有源电子标签

产品特征

读写速度：与条码相比，无须直线对准扫描，读写速度更快，可多目标识别、运动识别。

安全性：专用芯片、序列号惟一、很难复制。耐用性无机械故障、全密封结构抗恶劣环境。

主要特点

1 标签ID号8个字节；

2 具有只读型；

3 电池可更换；

4 防水等级：IP54；

5 标签寿命长；

6 读取距离远

技术参数：

工作频率：     2.4GHz-2.5GHz /125k/13.56M

工作方式：     主动式

发射功率：     小于1mW（0dBm）

电    池：     CR2032 2个（电池可更换）

静态电流：     ＜1UA

工作电流：     12mA(脉冲模式

发射时间：     0.25ms

读取方式：     只读性

读写距离：     0－80米（可加大功率做到150-180米）

工作年限：     4年（理论值）

工作电压：     3V

查询时间：     1s

冲撞能力：     具有很强的防冲撞能力，能够同时读取卡的数量>200张

工作温度：     -25 ~70℃

储存温度：     -40 ~85℃

工作湿度：     ＜95%

外形尺寸：     50mm×45mm×4mm

  3.6.3. 全向阅读器

产品特征

工作状态指示：通过指示灯可显示工作状态；

支持接口方式: 以太网连接、POE供电；

其它电气性能:2.4G信号接收、125K低频激活（定位或声光报警）。

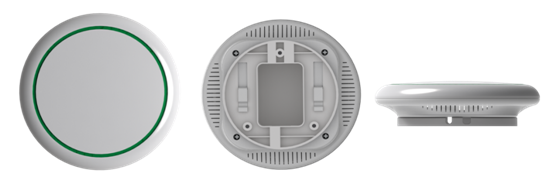

外形安装

上视图下视图侧面图

技术参数

产品型号    FY-2415R

输入电压    24~48V

高频参数    2.45GHz/125k　 250K速率　　FSK调制方式

低频参数    125KHz  FSK调制方式

激活距离    小于4米（直径）

额定功率    <12W

工作温度    -25℃ ～ +75℃

通讯协议    TCP/IP客户端

工作湿度    ≤90%

外壳材料    ABS

外形尺寸    160*35(mm)

产品重量    0.7KG
