产品概述
FY-H4M13 高频RFID射频模块是一款13.56MHZ高频读写模块，模块自带CPU控制无需二次编程，通过串口或USB接口完成与上位机之间的通讯，无需加载任何驱动程序，一体式板载射频天线性能更稳定，非常适合PC端应用开发、自助售卖、广告一体机。

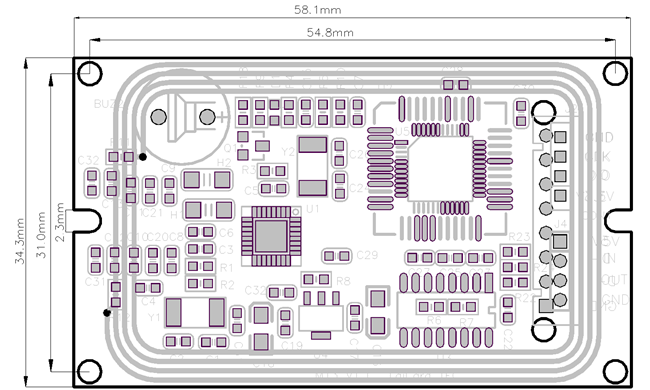

PCB尺寸图：
PCB：2 层板
尺寸：58.1mm*34.3*8mm, 板厚1.6mm
螺丝孔规格：∮2.4mm x 4
产品特点
●模块体积小，安装方便，用途广，易于开发。
●自带CPU控制无需用户二次编辑程序，无需加载任何驱动程序，即插即用。。
●完全电脑串口或USB接口控制，只需要接通VCC、TX、RX、GND四根线即可通讯。
●超宽电压（3.3V/5V）可选，标配采用5V供电，能够满足绝大部分开发板串口输出电压。
●人性化设计，可控制蜂鸣器作为提醒动作，板载电源LED灯，方便查看上电状态。
●功能齐全，开发资料清晰，支持IC卡读写操作，扇区加密，满足ISO14443A协议射频IC卡二次开发。
●支持安卓系统，开发包内含Android测试APK_demo，提供Android源码程序。
技术参数
|
主要技术参数
|
|
支持协议
|
ISO14443A、B
|
支持卡片
|
Mifare（1K/4K）；NXP S50,
NXP S70，Ultralight ，Mifare DESfire，Mifare Pro，
Mifare Plus，复旦微F08，CPU卡
|
|
操作系统
|
Windows98、XP、Win7、8、
ME、2003、VISTA、LIUNX、
UNIX、Android
|
读卡距离
|
00~60mm
|
|
读卡时间
|
＜100ms
|
通讯速率
|
9600~115200bps
|
|
射频天线
|
与PCB一体
|
通讯接口
|
Uart TTL、RS232、USB
|
|
工作电压
|
3.3V~5V（可选），标配5V
|
工作电流
|
60mA
|
|
工作频率
|
13.56MHZ
|
工作环境
|
温度（-20℃~85℃）
湿度（5%~95%）
|
|
指示灯
|
LED
|
内置喇叭
|
可控蜂鸣器
|
|
净重/毛重
|
5g
|
产品尺寸
|
58.1mm×34.3x8mm；
板厚1.6mm
|
行业应用
●PC端应用开发
●自助售卖
●广告一体机

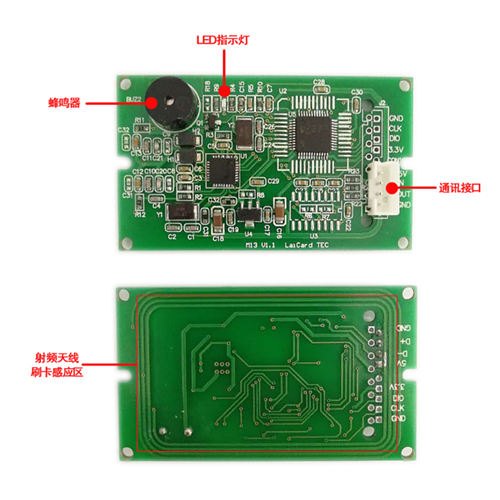

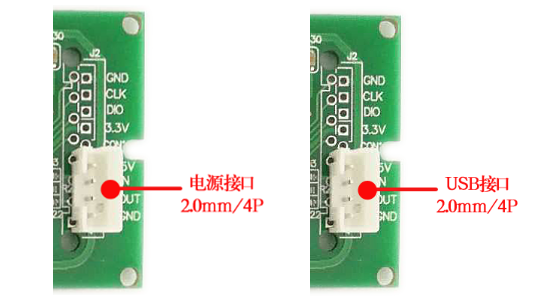

产品视图
组装使用注意事项
在组装使用过程中，请注意下面（且不限于）问题点。
一，裸板与外设短路问题。
二，在安装固定过程中，避免裸板因固定原因而造成变形问题。
三，串口安装时，注意是否直连了USB设备。TX,RX接法是否正确。
四，输入电源是否接入在电源输入接口上，根据总外设评估，输入电源电压，电流等是否满足要求。
五，出现不读卡现象是否使用了非本产品支持范围类的卡或在临界状态下刷卡，异或者卡片已损坏。
六，选择232接口时应该正确连接带有232芯片的控制板，避免照成232与TTL想连的时候出现数据乱码现象。
七，注意VCC与GND的方向，避免接反后照成PCB烧坏。
