●串口或USB控制，能与任何系统无缝对接，无需另外安装驱动程序，只需要接通四根线即可通讯。
●模块采用5V直流输入电压供电，能够满足绝大部分开发板串口输出电压。
●人性化设计，可控制蜂鸣器作为提醒动作，板载电源LED灯，方便查看上电状态。
●功能齐全，开发协议清晰，支持IC卡读写操作，扇区加密，支持读取多协议IC卡。
●可选择配置具备ISO7816-3，GSM 11.11标准SAM卡功能，提供安全性。
技术参数
|
主要技术参数
|
|
支持协议
|
ISO14443A，ISO14443B，ISO15693
|
支持卡片
|
Mifare（1K/4K），Ultralight，DESFIRE，CPU，ICODE2
|
|
操作系统
|
Windows98、XP、Win7、8、ME、2003、VISTA、LIUNX、UNIX、Android
|
读卡距离
|
00~60mm
|
|
读卡时间
|
＜100ms
|
通讯速率
|
9600~115200bps
|
|
射频天线
|
天线一体或分体
|
通讯接口
|
Uart TTL、RS232、RS485，USB
|
|
工作电压
|
DC5V±5%
|
工作电流
|
60mA
|
|
工作频率
|
13.56MHZ
|
工作环境
|
温度（-20℃~85℃）
湿度（5%~95%）
|
|
指示灯
|
红绿LED
|
内置喇叭
|
可控蜂鸣器
|
|
净重/毛重
|
15g
|

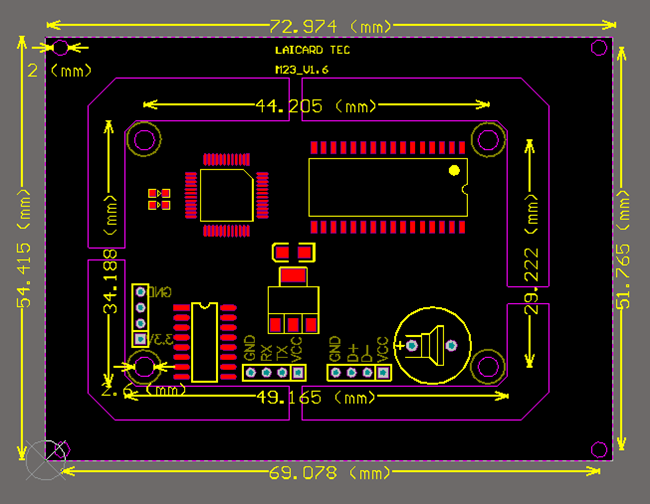

产品尺寸
|
72.97mm×54.4mm；
板厚1.6mm
|
行业应用
●充电桩
●自助售卖
●广告一体机

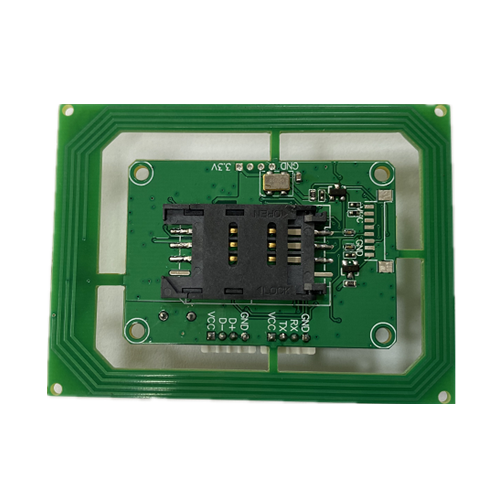

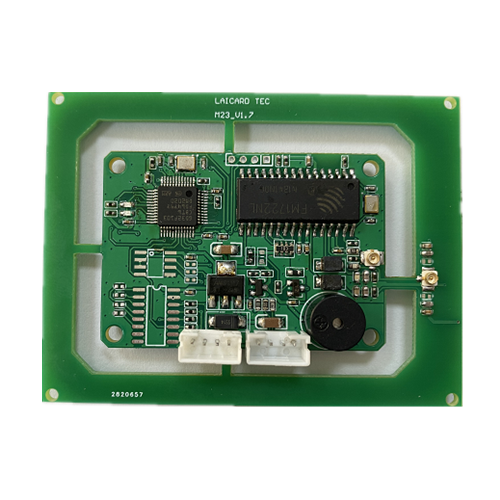

产品视图
组装使用注意事项
在组装使用过程中，请注意下面（且不限于）问题点。
一，裸板与外设短路问题。
二，在安装固定过程中，避免裸板因固定原因而造成变形问题。
三，串口安装时，注意是否直连了USB设备。TX,RX接法是否正确。
四，输入电源是否接入在电源输入接口上，根据总外设评估，输入电源电压，电流等是否满足要求。
五，出现不读卡现象是否使用了非本产品支持范围类的卡或在临界状态下刷卡，异或者卡片已损坏。
六，选择232接口时应该正确连接带有232芯片的控制板，避免照成232与TTL想连的时候出现数据乱码现象。
七，注意VCC与GND的方向，避免接反后照成PCB烧坏。
