技术参数
|
产品型号
|
FY-U490
|
工作电压
|
DC 3.5V – 5 V
|
|
待机状态电流
|
<80mA (EN 脚高电平)
|
睡眠状态电流
|
<100uA (EN 脚低电平)
|
|
工作电流
|
180mA @ 3.5V (26 dBm Output，25°C)。110mA @ 3.5V (18 dBm Output，25°C)。
|
启动时间
|
<80mS
|
|
工作温度
|
- 20°C - + 70°C
|
存储温度
|
- 20°C - 85°C
|
|
工作湿度
|
< 95% ( + 25 °C)
|
空中接口协议
|
EPCglobal UHF Class 1 Gen 2 / ISO
18000-6C
|
|
工作频谱范围
|
902Mhz – 928Mhz
865MHz –868MHz
(Optional)
|
输出功率范围
|
18-26 dBm
|
|
工作区域支持
|
US, Canada and other regions following U.S. FCC
Europe and other regions following ETSI EN 302 208
Mainland China、Japan、Korea、Malaysia、Taiwan
|
|
输出功率精度
|
+/- 1dB
|
输出功率平坦度
|
+/- 0.2dB
|
|
输出射频连接器
|
I-PEX
|
接收灵敏度
|
< -70dBm
|
|
盘存标签峰值速度
|
> 50张/秒
|
标签缓存区
|
200张标签 @ 96 bit EPC
|
|
标签RSSI
|
支持
|
通讯接口
|
TTL Uart接口
|
|
GPIO
|
2路输出 (3.3V TTL电平)
|
散热方式
|
空气冷却(无需外置散热片）
|
|
通讯波特率
|
115200 bps（默认并推荐）38400bps
|
|
|
|
|
|
|
|
|
|
产品特点
l 使用业内最具性价比的韩国Pr9200芯片。
l 稳定识别距离可达3m。（测试标签：Impinj E41b Inlay）
l 1.2MM厚度背部元器件超薄设计。
l 宽温设计，温漂系数极低。
l 超低功耗，无需考虑任何散热问题。
l 一致性设计的典范之作，全部选用最高等级的元器件，保证各项参数稳定一致。
l 外围电路极其简单。（见图4-1：参考设计电路）
l 可与我司INDY R2000系列产品通讯接口兼容，轻松互换使用。
典型应用
模块视图
模块俯视图 模块仰视图
连接器PIN脚定义
引脚定义
|
FPC连接器 (12Pin , Pin间距 0.5mm)
|
|
PIN
|
定义
|
说明
|
|
1
|
VCC
|
电源 DC
3.5V-5V
|
|
2
|
VCC
|
|
3
|
GND
|
接地
|
|
4
|
GND
|
|
5
|
EN
|
高电平使能模块
|
|
6
|
Trigger
|
触发（09模式下，低电平有效）
|
|
7
|
RXD
|
UART RXD
|
|
8
|
TXD
|
UART TXD
|
|
9
|
Beeper
|
蜂鸣器控制，需要外部缓冲器
|
|
10
|
GPIO3
|
输出IO3
|
|
11
|
GPIO4
|
输出IO4
|
|
12
|
GND
|
接地
|

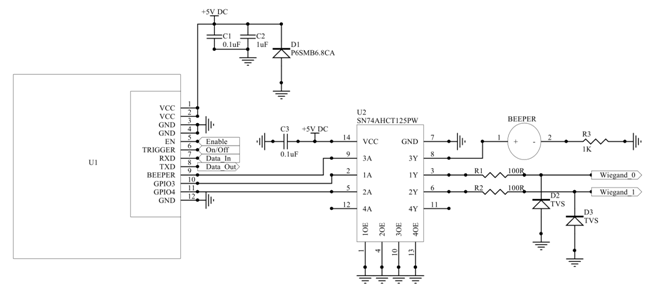

参考设计电路
说明：使用同相缓冲器驱动韦根接口，使用同相缓冲器驱动蜂鸣器。
物理尺寸
FY-U490产品尺寸
FY-U491产品尺寸
上图尺寸若与实物有偏差则以实物为准。
