FY-U1200超高频RFID读写模块是基于英频杰Indy R2000芯片开发的高性能工业级嵌入式产品，主要定位高端应用。模块集成度高，体积小，功耗低，性能卓越、稳定、可靠，加上载波消除技术的应用，以及全铝合金屏蔽散热外壳，使其具有优越的抗干扰能力，完全可以满足各类环境的使用需求。产品提供完整软件配套开发资料，包括DEMO、SDK以及API等，方便用户开发使用。模块在配置8dBi天线时，读取白卡的距离可达17米以上。
技术参数
|
名称
|
状态
|
最小值
|
典型值
|
最大值
|
单位
|
|
VCC=5V, TA=25℃
|
|
频率范围
|
可自定义
|
840
|
915
|
960
|
MHz
|
|
频率进阶
|
可自定义
|
-
|
250
|
-
|
KHz
|
|
|
|
|
|
|
|
|
功率输出
|
1dB Step
|
5
|
-
|
30
|
dBm
|
|
功率输出平坦度
|
-
|
-
|
-
|
0.5
|
dB
|
|
接收灵敏度
|
-
|
-86
|
-
|
-
|
dBm
|
|
|
|
|
|
|
|
|
天线接入阻抗
|
MMCX接口
|
-
|
50
|
-
|
Ω
|
|
输出负载VSWR
|
30dBm
|
-
|
-
|
1.3
|
-
|
|
串口波特率
|
可自定义
|
-
|
115200
|
-
|
bps
|
|
|
|
|
|
|
|
|
工作电压
|
-
|
3.7
|
5
|
5.5
|
V
|
|
工作电流
|
Output Power=30dBm
|
-
|
-
|
1.5
|
A
|
|
待机电流
|
-
|
-
|
-
|
35
|
mA
|
|
休眠电流
|
-
|
-
|
-
|
100
|
uA
|
|
|
|
|
|
|
|
|
工作温度
|
-
|
-30
|
-
|
+85
|
℃
|
|
工作湿度
|
TA=25℃
|
-
|
-
|
95
|
%
|
|
存储温度
|
-
|
-45
|
-
|
+85
|
℃
|
配套评估板(选配)
|
型号
|
规格
|
说明
|
|
SK接口板_V1.0
|
DC 5V供电，通信接口RS-232，尺寸55*50mm
|
|
|
SK完整开发套件_V3.2
|
DC 12V供电，通信接口有USB、RS-232、RS-485、以太网、无线WIFI、4路GPIO输入、4路GPIO输出、2组继电器控制输出12V，铝合金底板尺寸170*170mm
|
|
|
SK完整开发套件_V4.0
|
DC 12V供电，通信接口 RS-232、以太网、无线WIFI、2路GPIO输入、1组继电器控制输出12V，铝合金底板尺寸170*170mm
|
|
产品特点
l 工作频段 840～960MHz
l 支持协议 EPCglobal UHF Class 1 Gen 2/ISO 18000-6C
l 最大输出功率 30dBm
l 远距离读取 ＞17m配8dBi天线
l 多标签读取 ＞400张/秒
l 通信接口 串口TTL
l 射频接口 MMCX
l 排线接口 12PIN 1.25间距
l 提供完整的SDK软件开发资料 DEMO源码、API以及帮助文档和通讯协议文档
l 小巧全铝合金外壳 58×38×8mm
典型应用
l 移动式手持设备
l 固定式读写设备
l 桌面式读写设备
产品引脚定义以及外观尺寸

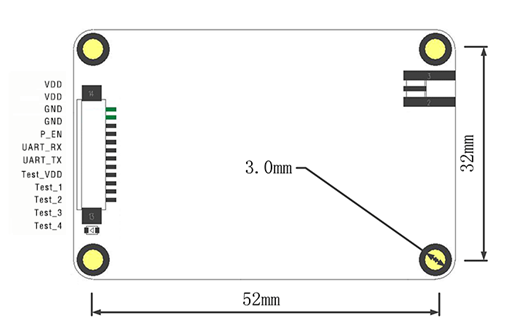

FY-U1200模块采用全铝合金外壳，整体尺寸为58*38*8mm,排线接口12PIN 1.25MM间距
|
名称
|
功能说明
|
|
VDD
|
DC 5V
|
|
GND
|
GND
|
|
P_EN
|
使能脚，低电平休眠。
|
|
UART_RX
|
串口接收 TTL电平
|
|
UART_TX
|
串口发送 TTL电平
|
|
Test_VDD
|
测试电压（请悬空）
|
|
Test_1
|
测试脚1（请悬空）
|
|
Test_2
|
测试脚2（请悬空）
|
|
Test_3
|
测试脚3（请悬空）
|
|
Test_4
|
测试脚4（请悬空）
|
使用注意事项
1. 输入电压必须要小5.5V，以免造成永久性损坏。
2. 电源正负极输入务必正确，以免造成永久性损坏。
3. 请提供足够的供电电流，以保证产品的良好性能。
4. 模块工作前务必接上负载天线，天线阻抗要求为50Ω，建议VSWR<1.5，以保证产品发挥良好的读写性能。
5. 为保证模块良好的工作性能，请做好散热保护。
6. FY-U1200为高集成度、高精密射频模组，请轻放轻拿，注意静电保护，并防止跌落、撞击、挤压等，以免造成永久性损坏。
7. 使用模块前，请仔细阅读相关硬件电气参数，以免误操作导致永久性损坏。或可咨询飞致创阳的技术支持，以保证产品的正确使用。
8. FY-U1200模块有完整的软件开发套件，包括DEMO源码、API以及帮助文档和通讯协议文档，用户可参阅飞致创阳相关的软件开发资料进行开发。
