产品概述
FY-H4M11高频RFID射频模块属RFID(非接触式)小型双频读写卡模块(125K ID卡,13.56MIC Mifare1/CPU/TypeA/14443A)卡)，具有良好的抗干扰性能，识别率高，兼容性强，可单独使用，也可二次开发。可选接口有（USB 接口(仿键盘/HID)， TTL/232 串口, Wiegand,485），用户无须了解任何 RC523等射频芯片的复杂控制命令，也无需了解卡片协议，只需将卡片靠近读卡模块感应范围即可马上读取到唯一卡片物理序列号，也可通过指令读取卡片指定扇区内容，该模块非常适合门禁、考勤、停车场、多卡应用、物联网等领域。

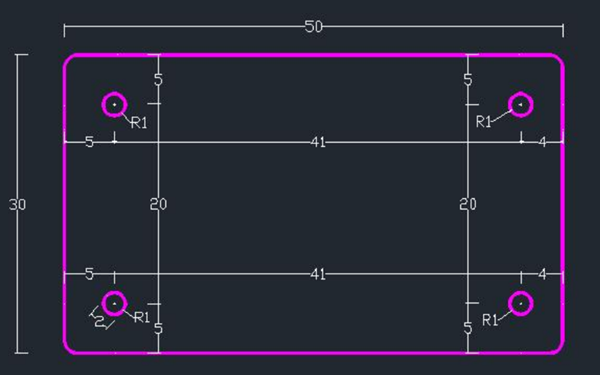

PCB 尺寸图：
PCB：2 层板
尺寸：30mm*50mm, 板厚1.2mm
螺丝孔规格：∮2mm
产品特点
●模块体积小，安装简易，用途灵活，集成天线，使用及二次开发简单。
●自带 CPU 控制无需用户二次编程序，有卡靠近天线范围时即可自动读取物理卡号并于终端输出。
●能与任何系统无缝对接，无需另外安装驱动程序，只需要接通对应电源地及数据线，即可工作。
●电压范围宽（3.3~5V）。
●人性化设计，蜂鸣器+指示灯作为提醒动作，板载电源 LED 灯/读卡LED 指示灯，方便查看上电状态以及读卡响应状态。
●功能齐全，开发简单，读卡距离高。
技术参数
|
功能参数
|
|
支持协议
|
ISO14443A,EM,TK
|
支持卡片
|
ID,IC（Mifare1）
|
|
操作系统
|
Windows all、LIUNX、UNIX、Android
|
读卡距离
|
0-50mm
|
|
读卡时间
|
＜100ms
|
通讯速率
|
9600bps
|
|
射频天线
|
集成天线
|
通讯接口
|
TTL、Wiegand、USB
|
|
工作电压
|
3.3V~5V 默认 USB 5V 工作电压
|
最大工作电流
|
70mA
|
|
工作环境
|
温度（-20℃~85℃） 湿度（5%~95%）
|
指示灯
|
红色 LED
|
|
内置喇叭
|
蜂鸣器
|
模块净重
|
7g
|
|
产品尺寸(mm)
|
30*50*8mm
|
|
|
行业应用
●适合门禁、考勤、停车场、多卡应用、物联网等领域

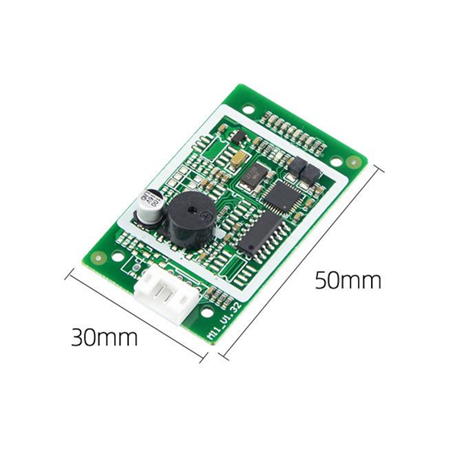

产品视图
