FY-H411 RFID高频读写模块

产品概述

FY-H411 RFID高频读写模块是一款13.56MHZ高频读写模块，模块自带CPU控制无需二次编程，完全串口收发无需加载任何驱动程序能与任何系统无缝对接，一体式板载射频天线性能更稳定，非常适合充电桩、自助售卖、广告一体机。

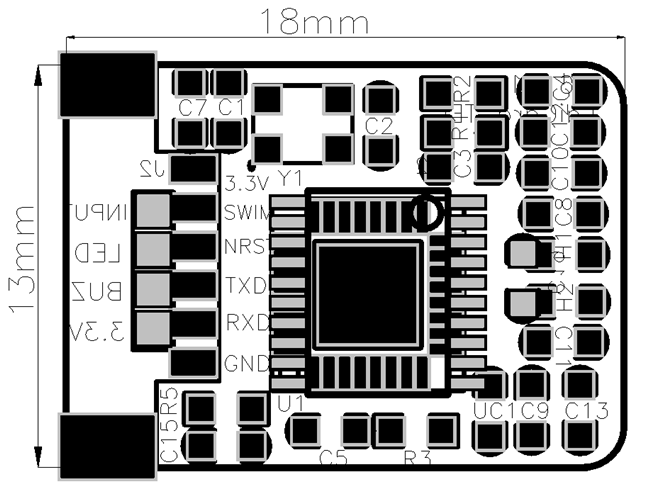

PCB尺寸图：

PCB：2层板
尺寸：18mm*13mm, 板厚1.2mm
螺丝孔规格：无

产品特点

●模块体积小，安装方便，用途广，易于开发。

●自带CPU控制无需用户二次编辑程序，只需通过串口协议即可轻松操作IC卡。

●完全串口控制，能与任何系统无缝对接，无需另外安装驱动程序，只需要接通VCC、TX、RX、GND四根线即可通讯。

●标配采用3.3V直流电压供电，能够满足绝大部分开发板串口输出电压。

●人性化设计，可控制蜂鸣器作为提醒动作，板载电源LED灯，方便查看上电状态。

●功能齐全，开发协议清晰，支持IC卡读写操作，扇区加密，CPU可存50个字符作为flash备份数据。

●支持模式切换，只读或读写模式设置，只读模式下可切换三种输出格式。

技术参数

主要技术参数
支持协议	ISO14443A	支持卡片	Mifare（1K/4K）；NXP S50,NXP S70，复旦微F08
操作系统	Windows98、XP、Win7、8、ME、2003、VISTA、LIUNX、UNIX、Android	读卡距离	00~20mm
读卡时间	＜100ms	通讯速率	9600~115200bps
射频天线	与PCB一体	通讯接口	Uart TTL
工作电压	3.3V	工作电流	60mA
工作频率	13.56MHZ	工作环境	温度（-20℃~85℃）湿度（5%~95%）
指示灯	无	内置喇叭	无
净重/毛重	5g	产品尺寸	18mm×13mm；板厚1.2mm

行业应用

●充电桩

●自助售卖

●广告一体机

产品视图

组装使用注意事项

在组装使用过程中，请注意下面（且不限于）问题点。

一，裸板与外设短路问题。

二，在安装固定过程中，避免裸板因固定原因而造成变形问题。

三，串口安装时，注意是否直连了USB设备。TX,RX接法是否正确。

四，输入电源是否接入在电源输入接口上，根据总外设评估，输入电源电压，电流等是否满足要求。

五，出现不读卡现象是否使用了非本产品支持范围类的卡或在临界状态下刷卡，异或者卡片已损坏。

六，选择232接口时应该正确连接带有232芯片的控制板，避免照成232与TTL想连的时候出现数据乱码现象。

七，注意VCC与GND的方向，避免接反后照成PCB烧坏。
